Nguyên lý hoạt động, cấu tạo, chức năng, phân loại Van điện từ (Solenoid Valve)

Van điện từ (Solenoid Valve) là một thiết bị cơ điện được ứng dụng trong công nghiệp, dùng để kiểm soát dòng chảy của chất khí hoặc lỏng thông qua nguyên lí chặn đóng mở do tác dụng của cuộn dây điện từ.

Cấu tạo của van điện từ:
Van điện từ dùng phổ biến với van điện từ 1 cổng và van điện từ 2 cổng. Một số có thiết kế nhiều cổng hơn tùy vào nhu cầu của mỗi ngành công nghiệp khác nhau

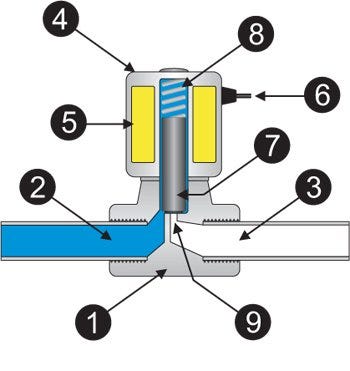

Các bộ phận của van điện tử gồm :

1. Thân van: đa số được làm bằng đồng, ngoài ra còn được làm bằng inox…
2. Môi chất: chất lỏng hoặc khí
3. Ống rỗng
4. Vỏ ngoài coil điện: giúp bảo vệ lõi dây điện
5. Nam châm từ
6. Dòng điện đi vào
7. Piston đóng mở
8. Lò xo
9. Đường đi qua của chất lỏng (khí)

Nguyên lý hoạt động của van điện từ:
Đa dạng về chủng loại và được sử dụng với nhiều mục đích nhưng hầu hết van điện từ đều hoạt động dựa theo 1 nguyên lý chung :

Có 1 cuộn điện, bên trong là 1 lõi sắt và 1 lò xo nén bên trong. Nếu bình thường lò xo sẽ bị ép vào lõi sắt khiến van ở trạng thái đóng. Khi ta cho dòng điện đi qua, cuộn dây sẽ sinh ra từ trường hút lõi sắt đi ra ( từ trường mạnh đủ để thắng được lò xo ) qua đó làm cho van mở ra

Phân loại van điện từ:
Loại thiết kếvan điện từ 2 ngả,3 ngả,5 ngả…5/2 5/3 3/2 2/2
Van thường mở (NO — Normal Closed) : không có điện thì mở, có điện thì đóng
Van thường đóng (NC — Normal Open) : không có điện thì đóng, có điện thì mở
Các loại van điện áp : 24VDC, 110VAC, 220VAC
Van điện từ được ứng dụng rộng rãi trong nhiều ngành công nghiệp với những ưu điểm như : có thời gian đóng mở rất nhanh, nhỏ gọn, giá thành rẻ, vật liệu chế tạo đa dạng. Là một phần không thể thiếu trong tất cả các lĩnh vực sản xuất.
